JVCケンウッド、HUDの二重像を軽減する新技術を開発 既販車への実装も可能

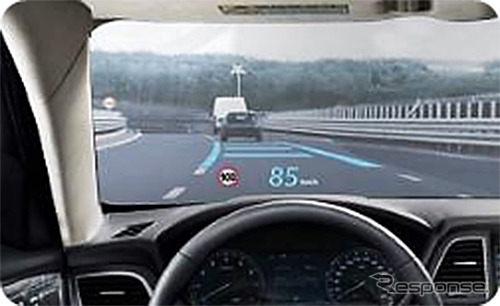

HUDは、速度やナビゲーションの他、ドライバーに必要な各種情報をフロントガラスに映し出すことで、計器類に視線を移動することなく確認できる表示装置。今後の自動運転やAR（仮想現実）といった先進技術と融合することにより、ADAS（先進運転支援システム）としてさらなる発展が期待されている。一方で、フロントガラスの構造上生じる低視認性が課題となっており、JVCケンウッドは長年培ってきた映像技術や光学技術、車載技術を活用することで、これを解決する新たな技術を開発した。
従来のHUDは、ダッシュボードから画像を投射し、フロントガラスの反射を用いて画像を映し出す方式だが、前方視界を妨げないようガラス面に反射膜などを追加できないため、ガラス自身の表面反射を利用することになり、その裏面の反射が二重像の原因となっていた。これを防ぐためには、表裏面にわずかな角度をつけたくさび型特殊ガラスを用いる必要があるが、車両の組み立てラインでの実装が不可欠なだけでなく、フロントガラスのコストアップの要因となっていた。
同社が新たに開発した技術は、ガラス表面反射と裏面反射の光路を最適にする設計を施すことにより、フロントガラスに用いられている平行ガラスの表裏反射光の光軸を一致させる条件と、HUDとして必要な表示画像の位置、距離、画角等の条件をほぼ両立させ、違和感の少ないHUD表示を実現した。また、従来の凹面鏡に新たな光学部品を追加する手法と違い、本技術では従来のHUDと同等の光学部品構成で二重像の軽減が可能。これにより、高価なくさび型特殊ガラスが不要となり、HUDトータルシステムとしてコストダウンを実現することから、普及価格帯車両への適用も想定されるだけでなく、従来のフロントガラスが使用できるため、車両組み立てライン以外での装着も期待される。
《纐纈敏也＠DAYS》
